Тепловизионное обследование.

Высокоточное тепловизионное обследование зданий и сооружений.  Тел: 8(4842)  20-22-88

Тепловидение является новейшим направлением диагностики и контроля качества строительства зданий и сооружений. Тепловизионные обследования проводятся нашей фирмой в соответствии с заключенным заказчиком договором по ГОСТ 4852-2011, на высокоточном тепловизионном оборудовании фирмы NEC Avio (Nippon Avionics Co., Ltd, Япония). Наши инженеры имеют высшее инженерно-строительное образование и квалификации Ростехнадзора РФ по контролю в строительстве. На основании инструментального обследования в отчётах и заключениях предоставляется информация о качестве строительства и реальном теплотехническом состоянии объекта. Стоимость тепловизионного обследования зависит от физических параметров объекта и поставленных технических задач. С объектами обследованными специалистами нашей лаборатории вы можете ознакомиться в нашем порфолио.





Список услуг по обследованию объектов тепловизорами высокой четкости





1. Для частных заказчиков:



  • Высокоточное тепловизионное обследование частных домов и коттеджей.
  • Тепловизионный контроль воздухопроницаемости зданий.
  • Обследование квартир строительным тепловизором для выявления скрытых дефектов строительства.
  •  Тепловизионная экспертиза качества монтажа окон и светопрозрачных конструкций.

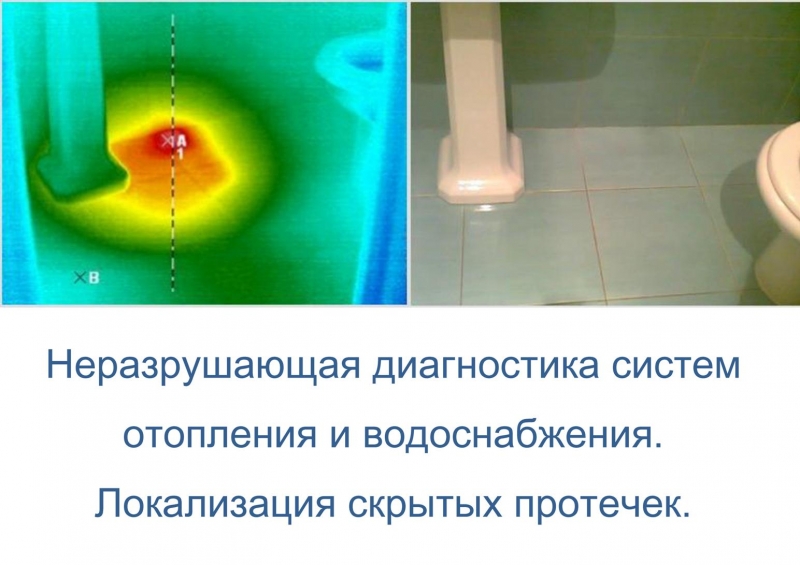

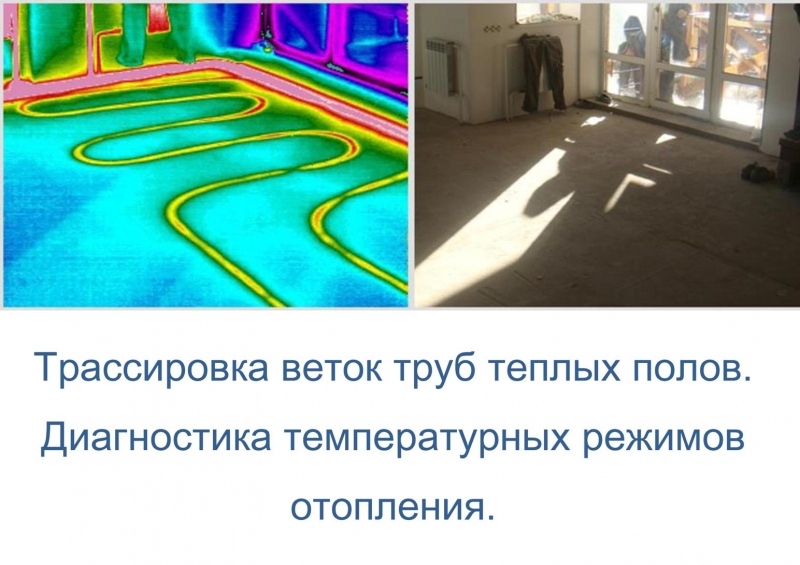

  • Локализация скрытых протечек, трассировка скрытых труб систем отопления и водоснабжения.





ТО дом Аэродверь дом



квартира окна



Протечки трассировка



2. Для строительных и промышленных компаний:

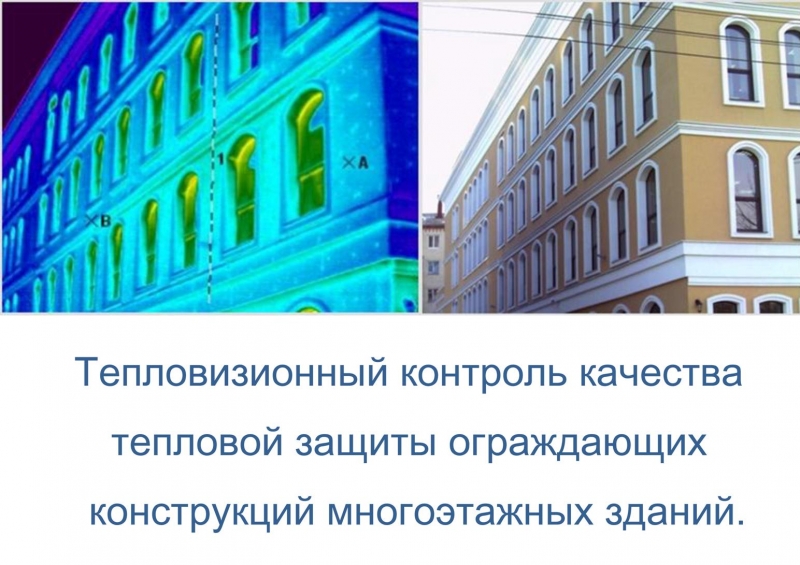

  •  Объективный тепловизионный контроль качества тепловой защиты многоэтажных зданий по ГОСТ 54852-2011.
  • Измерение воздухопроницаемости ограждающих конструкций и контроль кратности воздухообмена в помещениях по ГОСТ 31167-2009.
  • Тепловизионная диагностика проской кровли для выявления скрытых теплопотерь и водяных карманов.

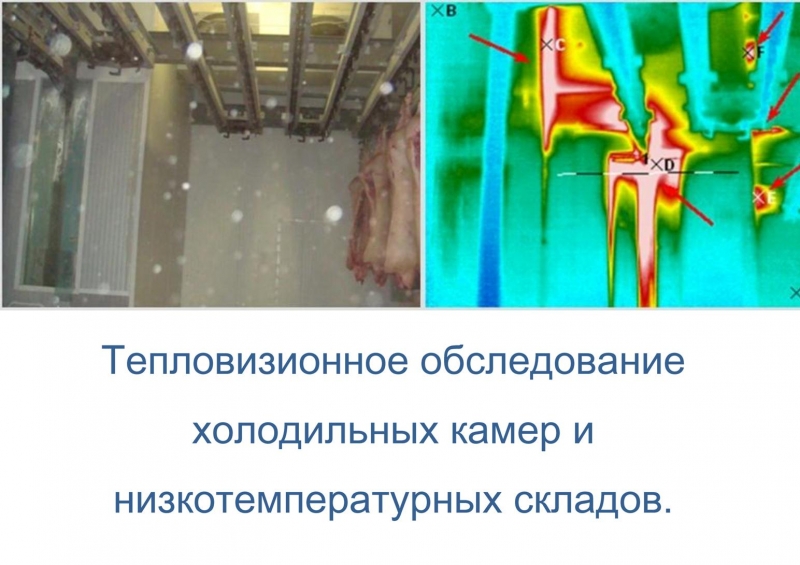

  • Тепловизионное обследование низкотемпературных камер и складов холодильников.
  • Тепловизионный контроль электрооборудования. Обследование тепловизором электроустановок и электросетей. Проверка пожарной опасности электрооборудования жилых и общественных зданий при помощи тепловизора.



многоэт воздух



крыши холод

Услуги тепловизора, стоимость услуги тепловизора

     В настоящее время тепловизионное обсдедование – единственный универсальный метод, который позволяет выяснить:

  • надёжность утепления деревянных домов, бань, зданий из панельных блоков и т. д.;
  • коэффициент теплопроводности утепляющих материалов и многослойных ограждающих конструкций (стен, крыш);
  • а также те изменения температурно-влажностного режима в жилых, офисных и чердачных помещениях, которые влияют на микроклимат и энергозатраты.

Услуги тепловизора цена   Услуги тепловизора в Москве

Актуальность услуг тепловизора

     При этом современное оборудование для тепловизии, которое мы используем в своей практике, очень удобно, потому что:Услуги тепловизора

  • максимально точно и достоверно показывает любые колебания температуры;
  • позволяет получить качественные изображения теплового поля с оптимальным для восприятия размером и разрешением;
  • предоставляет сравнительный анализ разных участков одной термограммы и нескольких термограмм определённой части здания в разные моменты времени.

     Переводя цветовые показатели в статистические отчёты, эти устройства позволяют оперативно решить основную бытовую задачу многих россиян – сэкономить ту часть семейного бюджета, которая тратится на обогрев жилья. И решить целый ряд других проблем! Ведь стоимость тепловизионного обследования на много меньше, ежегодных затрат на отопление.

     Кроме прочего, наши услуги тепловизора:

  • актуальны при проверке таких промышленных помещений, как теплицы, склады холодильники (качество их теплоизоляции может негативностоимость услуги тепловизора отразиться на работе целого предприятия);
  • считаются прекрасной альтернативой ультразвуковому обследованию в ситуациях, когда необходимо выявить утечки в трубах, тёплых полах и т. д;
  • помогают определить качество любых недвижимых объектов перед их арендой или приобретением.

     Полное тепловизорное обследование домов при передаче их от строителей к заказчикам/покупателям позволяет увидеть возможные дефекты, которые стоит учитывать при обсуждении стоимости.

     Плюс ко всему, мы предлагаем доступную, стоимость услуг тепловизора.

    Цена
Квартиры 1 комнатная 2 500 руб.
  2 комнатная 3 000 руб.
  3 комнатная 3 500 руб.

Коттеджа, загородного или дачного дома  до 99 кв. м. 6 000 руб.
  от 100 кв.м до 199 кв.м. 6 500 руб.
  от 200 кв. м. до 299 кв.м. 8 000 руб.
  более 300 кв.м. договорная

Гаража   от 2 500 руб.

Здания   от 10 000 руб.



Подробные расценки нашей компании для частных заказчиков и предприятий уточняйте у сотрудников организации.

Тепловизионное обследование электрооборудования

Проводим тепловизионное обследование оборудования: Электрогенераторы • Электродвигатели • Выключатели • Соединения • Трансформаторы • Воздушные линии и другое

Тепловизионное обследование электрооборудования

Тепловизионное обследование электрооборудования

Что необходимо знать про тепловизионное обследование оборудования:

  • Какое оборудование стоит обследовать с помощью тепловизора
  • Обследование электрогенераторов и электродвигателей
  • Обследование контакторов, выключателей и электрических соединений
  • Обследование трансформаторов
  • Тепловизионное обследование воздушных линий электропередач
  • Тепловизионное обследование теплового оборудования
тепловизионный контроль электрооборудования

тепловизионный контроль электрооборудования
от 15 000 руб.

Зачем делать тепловизионный контроль электрооборудования?

Тепловизионное обследование электрооборудования — один из важнейших элементов профилактических работ, который поможет гарантировать безотказную работу вашего объекта.

Бесперебойная работа оборудования — это залог успеха любого промышленного предприятия.

Выход из строя одного элемента в технологической цепочке может привести к остановке всего процесса.

Тепловизионное обследование электрооборудования позволит выявить неисправность на начальном этапе.

На основании полученной информации, неисправную технику можно поставить на плановый ремонт.

Мы можем провести квалифицированное тепловизионное обследование оборудования на вашем предприятии или объекте.

Расходы на обследование тепловизором незначительны, по сравнению с убытками от простоя и аварийного ремонта.

Оборудование, которое можно проверить с помощью тепловизора

Оборудование, которое можно проверить с помощью тепловизора

Какое оборудование следует проверить с помощью тепловизора?

Перечень оборудования, для которого крайне важно соблюдать температурный режим, огромен.

Это почти всё промышленное оборудование предприятий, а также

  • электрооборудование,
  • тепловое оснащение котельных,
  • теплотрассы,
  • узлы распределения тепла.

В любом месте, где используется электричество, может быть перегрев, все движущиеся детали подвержены трению.

Везде, где используется нагрев и транспортировка тепла есть теплопотери.

Основной перечень оборудования, который мы можем проверить с помощью тепловизора:

  • электрогенераторы,
  • электрические двигатели,
  • контакторы и выключатели,
  • электрические трансформаторы,
  • электрические соединения всех типов (клеммы, шины, распределительные коробки),
  • электропроводка,
  • силовые кабельные линии,
  • высоковольтное оборудование,
  • трансформаторы,
  • воздушные линии электропередач,
  • тепловое оборудование.
Обследование электрогенераторов

Обследование электрогенераторов

Обследование электрогенераторов и электродвигателей

Тепловизионное обследование электрогенераторов и электродвигателей мы проводим при их штатной работе.

Мы контролируем температурный режим работы всех узлов и механизмов: электрической части (обмоток, контакторов, проводов) и механической части, которая подвержена трению.

С помощью тепловизора можно сразу обнаружить зону, которая перегрета.

Одновременно, мы проверяем работу системы охлаждения электрогенераторов и электродвигателей, если эта система есть.

Анализ мы производим на основании опыта диагностики электрооборудования, которое исправно.

Обследование электродвигателей

Обследование электродвигателей

Мы сможем определить, если двигатель или генератор работает с превышением допустимой нагрузки, замыкание обмоток, износ подшипников ротора.

Тепловизионное обследование зданий и домов

Тепловизионное обследование зданий
от 15 000 руб.



Обследование контакторов, выключателей и электрических соединений

В школьном курсе физики нам объясняли примерно так: «Чем больше электрическое сопротивление проводника и больше ток, который по нему проходит, тем он сильнее нагревается».

Различные элементы, которые замыкают и размыкают цепь — это и есть выключатели, контакторы, пускатели.

Провод и сам по себе имеет определенное сопротивление, а любое соединение или выключатель его только увеличивают.

Бывает, что контактор или выключатель постоянно работает с превышением допустимой электрической нагрузки.

Тепловизионный контроль электрооборудования, контакторов, выключателей, соединений

Тепловизионный контроль электрооборудования, контакторов, выключателей, соединений

При включении и отключении между контактами проходит электрический разряд — это приводит к тому, что контакты подгорают и изнашиваются.

Сопротивление замкнутых контактов вырастает и начинается нагрев и разрушение изоляции электропроводов.

Так происходит и с бытовыми выключателями, и с промышленными пускателями и автоматическими выключателями.

В контакторах, рассчитанных на подключение большой нагрузки применяются контакты изогнутой формы в специальных камерах, которые гасят дугу и уменьшают искрообразование при замыкании и размыкании.

Так же устроены и пускатели.

Основное отличие в том, что пускатели изготавливают в отдельном корпусе, а контакторы делают открытого типа и их нужно устанавливать внутри электрощитов.

Обследование электросоединений

Обследование электросоединений

Также, важно из какого металла изготовлены проводка и остальные токопроводящие элементы.

Известно, что провода из меди лучше проводят электрический ток, чем алюминиевые.

Участок с наибольшим сопротивлением нагревается больше всего.

При проведении нами тепловизионного обследования электрооборудования все участки с большой температурой видны.

Если их температура превышает допустимый диапазон, то мы сразу порекомендуем вам провести детальный осмотр и ремонт.

тепловизионное обследование электрооборудования

тепловизионное обследование электрооборудования
от 15 000 руб.

Обследование тепловизором трансформаторов

Мы проводим тепловизионное обследование состояния трансформаторов.

Это только один из методов выявления неисправности.

Для получения полной картины, нужно провести термографическую съемку при разных режимах работы трансформатора.

В документации к электрооборудованию обязательно указаны данные по тепловому режиму.

По распределению тепла по поверхности агрегата, по температуре масла, которое используется для охлаждения, мы сделаем вывод об исправности трансформатора или о необходимости ремонтных работ.

Тепловизионное обследование трансформаторов

Тепловизионное обследование трансформаторов

Перегрев трансформатора возможен по целому ряду причин:

  • работа с превышением расчетной нагрузки,
  • межвитковое замыкание в обмотке,
  • низкий уровень охлаждающего масла,
  • старение масла (ухудшение свойств теплоотдачи),
  • низкая эффективность системы охлаждения.

Трансформаторное масло, которое находится внутри конструкции, должно эффективно забирать тепло от обмоток трансформатора и передавать его на корпус, а уже потом рассеиваться в окружающую среду.

Масло со временем теряет свои свойства, образуется осадок.

В этом случае значительно ухудшается теплоотдача, трансформатор перегревается и выходит из строя.

Такую же картину мы сможем увидеть, если уровень масла ниже нормы.

Мы проводим тепловизионный контроль трансформатора, как профилактическую процедуру.

Так можно выявить неисправность на ранней стадии и предложить её устранить до того, как агрегат выйдет из строя.

Конечно, это не отменяет весь перечень обязательных проверок, которые нужно проводить.

Отличие только в том, что обследование при помощи тепловизора можно проводить на работающем трансформаторе.

Тепловизионное обследование воздушных линий электропередач

Тепловизионное обследование воздушных линий электропередач

Тепловизионное обследование воздушных линий электропередач

При выполнении тепловизионного контроля воздушных линий электропередач мы, в первую очередь, определяем зоны повышенного выделения тепла.

Перегретые зоны появляются из-за

  • увеличения электрического сопротивления соединений и разветвлений линии,
  • повреждения изоляторов и их креплений, повреждения самих проводов.
  • Обследование может проводится и с земли, и с воздуха.

Тепловизионное обследование линий электропередач можно проводить с земли и воздуха.

С воздуха, как правило, обследуют только высоковольтные линии электропередач, которые проходят по труднодоступным районам.

Своевременное выявление неисправностей в линиях электропередач позволит минимизировать риск аварийных ситуаций в периоды пиковых нагрузок и сложных погодных условий —

  • повышенной влажности,
  • сильного ветра,
  • обмерзания.
Тепловизионное обследование линий

Тепловизионное обследование линий

На основании отчета по тепловизионному обследованию, который мы предоставим после энергетического обследования, вы сможете устранить все неполадки и гарантировать безотказное электроснабжение потребителей.

Обследование тепловизором

Тепловизионное обследование
от 15 000 руб.



Тепловизионное обследование теплового оборудования

С помощью тепловизионной съемки мы проводим комплексную диагностику теплового оборудования.

Проверяем работу

  • котлов,
  • теплопроводов,
  • систем распределения тепла и
  • систем отопления.

Мы сможем сразу определить температурный режим работы котлов, состояние труб теплопроводов и систем распределения, ведь огромным источником расходов являются теплопотери, особенно в холодных регионах.

Тепловизионное обследование электрооборудования и теплового оборудования

Тепловизионное обследование электрооборудования и теплового оборудования

Теплоизоляция котлов, зданий котельных, а особенно теплопроводных труб подлежит обязательному периодическому контролю.

На тепловых узлах и станциях распределения тепла проверяется и давление, и температура теплоносителя (горячей воды).

Падение давления свидетельствует о разгерметизации теплопровода и утечки тепла.

В случае, если падение температуры воды на определенном участке выше нормы, необходимо найти причину.

Контоль теплового оборудования с помощью тепловизора

Контроль теплового оборудования с помощью тепловизора

Для поиска поврежденного места мы используем тепловизор.

Повреждение теплоизоляции трубы приводит к локальному нагреву прилегающих к теплопроводу материалов.

С помощью тепловизора мы определим поврежденные участки и значительно сэкономим вам время на поиск места утечки.

Еще по теме: обследование котлов и котельных.

Тепловизионное обследование электрооборудования — график работ

Проверки оборудования нужно проводить по графику, через определенный период.

Мы можем сделать для вас обоснование периода осмотра и по этому графику проводить его регулярно.

Осмотр тепловизором мы проводим без остановки оборудования, оно будет работать.

Тепловизионное обследование позволит нам выявить температурные аномалии на поверхности приборов, кабельных трасс и соединений.

На основании накопленного нами опыта проведения обследований, мы можем точно определить, что температура электрической цепи или подвижного узла выше нормы.

Вас может заинтересовать: обследование зданий тепловизором.

Почему повышенная температура опасна

При работе любой техники происходит повышение температуры.

Нагрев происходит от трения вращающихся и трущихся деталей.

Электрические провода, по которым идет ток, выделяют тепло.

Производитель рассчитывает для каждого механизма допустимый диапазон температур.

В ряде случаев необходимо применять охлаждение.

Охлаждение может быть воздушным или жидкостным.

В свою очередь, воздушное охлаждение может быть естественным и принудительным.

Обследование электрооборудования тепловизором

Обследование электрооборудования тепловизором

При естественном охлаждении на корпусе устанавливают рёбра охлаждения, они увеличивают площадь соприкосновения горячего материала с окружающим воздухом.

Принудительное воздушное охлаждение отличается наличием вентилятора, который воздушным потоком значительно увеличивает теплообмен.

Охлаждение с использованием жидкости используют при больших температурах, когда воздушного охлаждения недостаточно.

К примеру, в мощных трансформаторах используют специальное масло.

Масло поглощает тепло, которое выделяют обмотки трансформатора и отдает его окружающему воздуху.

При нарушении расчетного температурного диапазона перегреваются следующие элементы оборудования:

  • опоры подшипников,
  • обмотки электродвигателей и трансформаторов,
  • электрических соединений, контактов, кабелей, контактов выключателей.

Повышенная температура опасна так как, происходит разрушение изоляционного слоя и это может привести к замыканию электрической цепи, выходу из строя всего агрегата и даже пожару.

Предохранительные устройства, которые устанавливают в электрические цепи, срабатывают от замыкания.

К этому времени агрегат может быть уже полностью разрушен.

Перегрев может быть следствием:

  • плохого контакта в соединении,
  • повышенной нагрузки,
  • неправильного подключения,
  • применение электропроводки, не соответствующей нагрузке,
  • неисправной системы охлаждения (воздушной или жидкостной).

При проведении тепловизионного обследования оборудования, мы выявим неисправности на начальной стадии и оперативно дадим рекомендации по их устранению.

И на последок хотим отметить, что только неразрушающая технология тепловизионного обследования, позволяет контролировать параметры теплового режима без остановки техники.

Заказать тепловизионное обследование • 8(4842) 20-22-88

Какие проблемы можно решить с помощью тепловизионного контроля электрооборудования?

Проведение тепловизионного обследования электрооборудования — это современный и доступный метод предупреждения аварий и потерь.

Современный уровень технологии изготовления тепловизоров позволяет проводить обследование практически любого оборудования, которое при работе выделят тепло.

Тепловизионное обследование оборудования может применяться и на глобальных технологических объектах:

  • электростанциях всех типов,
  • военных кораблях и
  • гражданских судах.

Сектор применения практически не ограничен.

Буквально все, что при работе выделяет тепло, можно проверить тепловизором.

Мы проводим тепловизионное обследование оборудования оперативно, максимально подстраиваясь под ваш процесс производства и эксплуатации.

Необходимости останавливать оборудование нет, проверка производится при эксплуатации.

В некоторых случаях может потребоваться только изменение режима работы, для контроля температурного режима под максимальной нагрузкой.

Своевременный и периодический тепловизионный контроль электрооборудования это залог безопасной и безаварийной работы техники и предприятия.
